隔震橡胶支座、屈曲约束支撑模拟仿真技(jì )术报告

标准框架

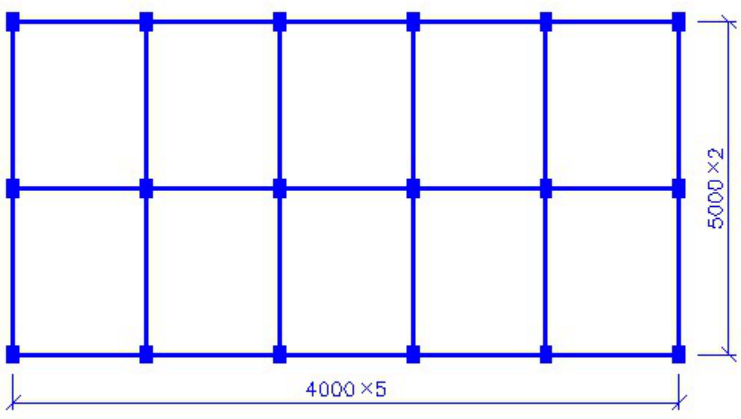

   6层混凝土框架结构平面布置如下图所示，层高3000，柱截面尺寸400×500，梁尺寸350×500，板厚200，材料：混凝土C20，钢筋II级，地震设计第一组，Ⅲ类场地，抗震设防8度，加速度0.2g，楼面恒载2.0kN/m2，不包括自重，楼面活载2.0kN/m2。

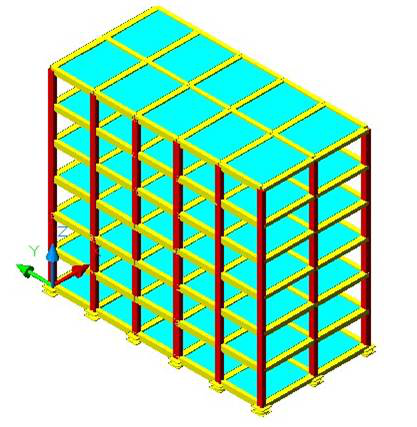

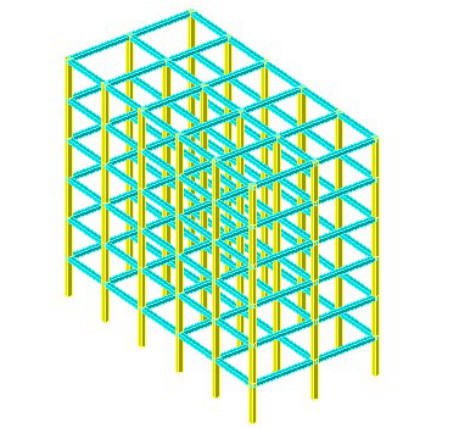

非隔震框架模型图

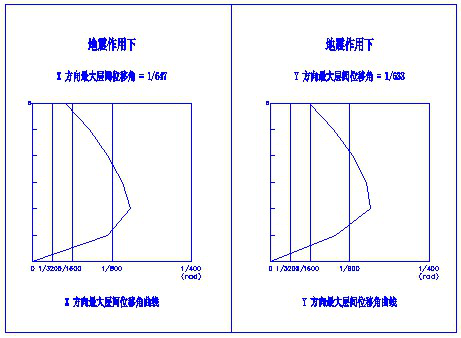

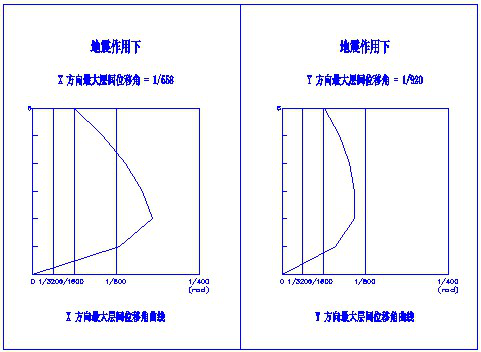

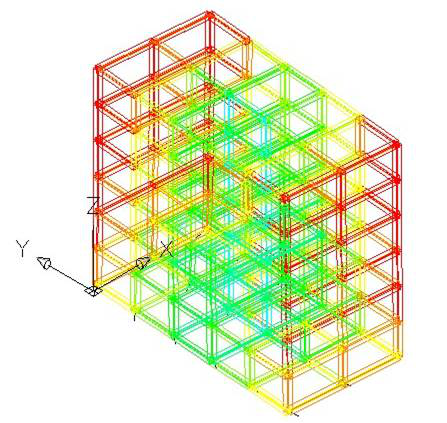

层间位移角变形图

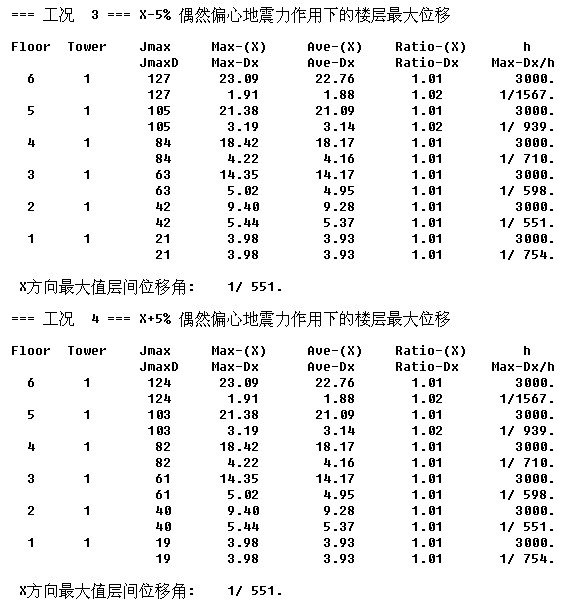

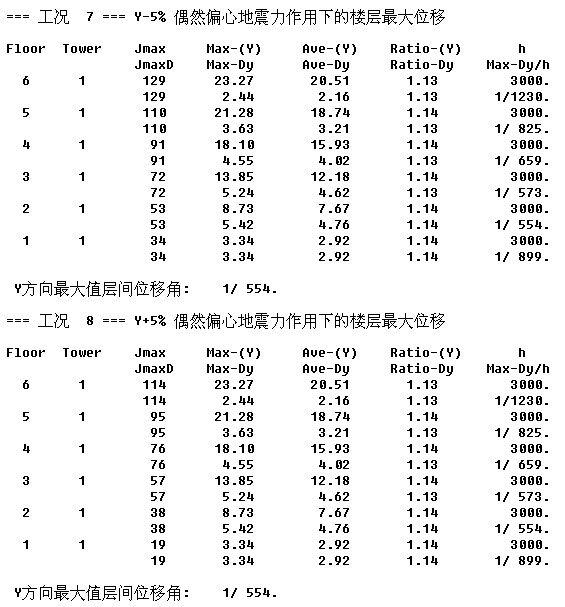

最大层间位移角符合规范要求

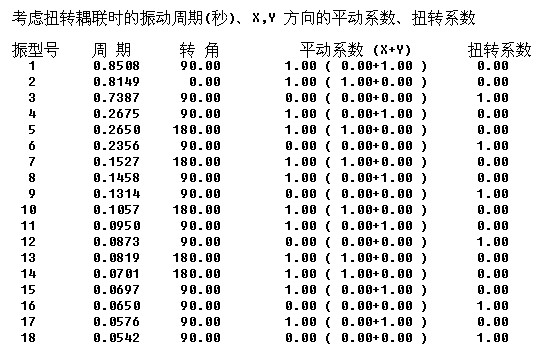

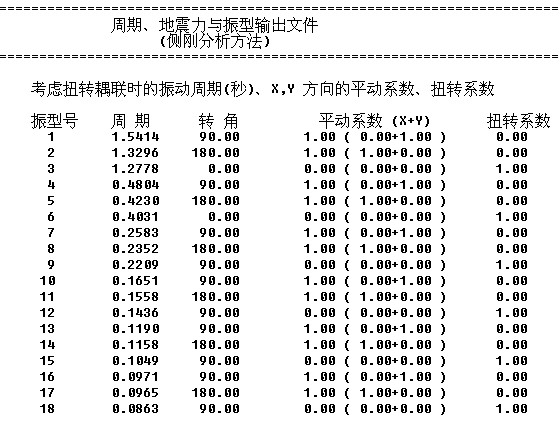

扭动周期与平动周期比符合规范要求

隔震模型（隔震垫与隔震橡胶支座原理、模型一样）

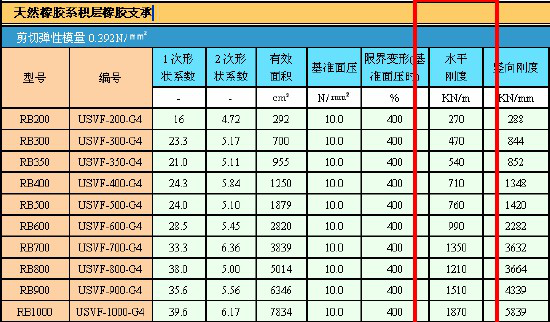

选用RB1000，主要参数如下表所示:

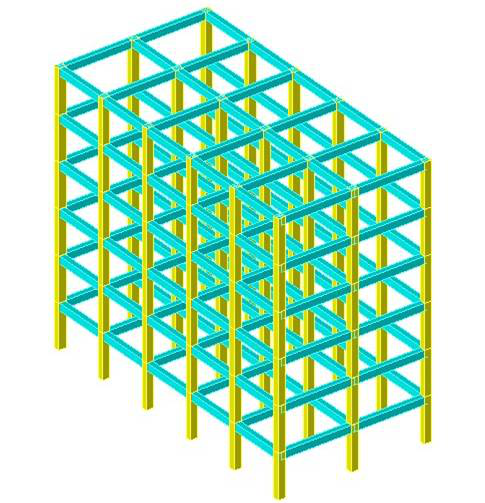

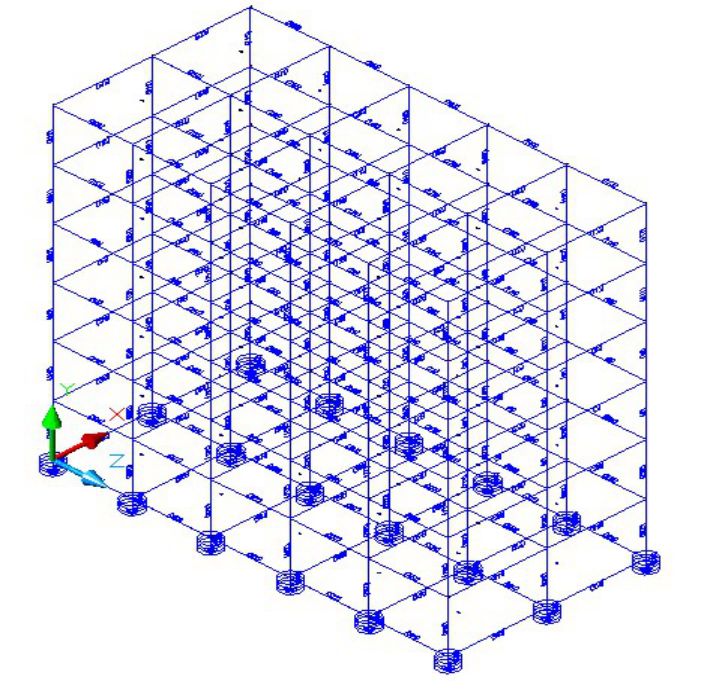

隔震模型框架图

隔震模型实體图

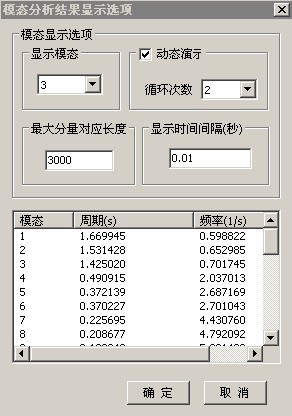

 隔震模态演示图

水平减震系数ψ= η2（Tg/ T1）γ（T0/ Tg）0.9=0.55（近似考虑上部结构抗震设防烈度降低1度為7
度）

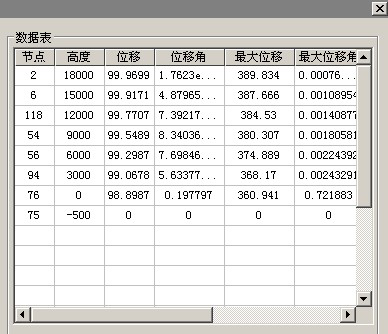

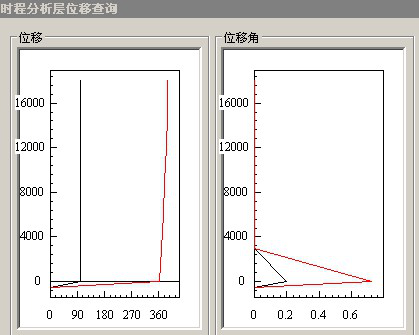

  隔震层最大位移符合规范要求，上部结构层间位移很小，接近平动，高效地达到了减震效果。

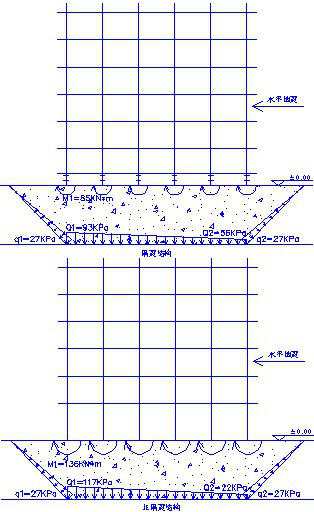

隔震与非隔震结构在地基中的应力效应对比，如下图所示:

分析：

隔震结构中，隔震层对上部结构起到了减震效应，各层水平地震用减小，整體倾覆弯矩减小，地基应力减

小，使得结构在地基中的应力扩散效应减小，降低了对地基的承载力要求。


隔震仿真模型
       柱截面尺寸改為350×350，梁尺寸改為300×310，抗震设防降為7度，其他不变。
隔震仿真模型图

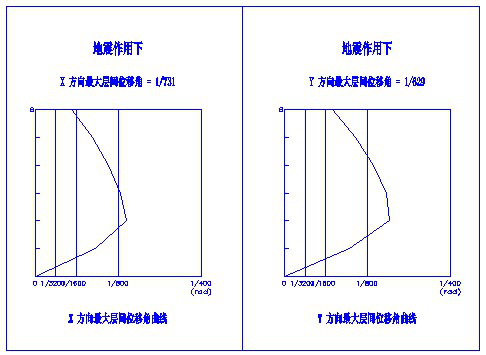

层间位移角变形图


与正常框架最大位移角1/551接近

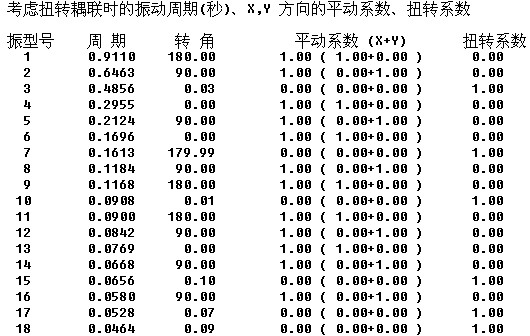

周期比非隔震时框架大大增加了
屈曲约束支撑模型

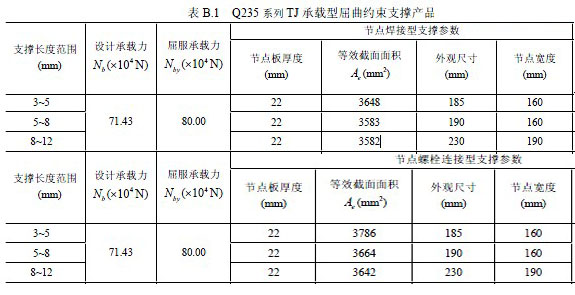

柱截面尺寸改為400×400，梁尺寸改為300×450，其他不变。选择设计承载力714.3kN，外观尺寸190mm的承载型屈曲约束支撑，主要参数如下表所示:

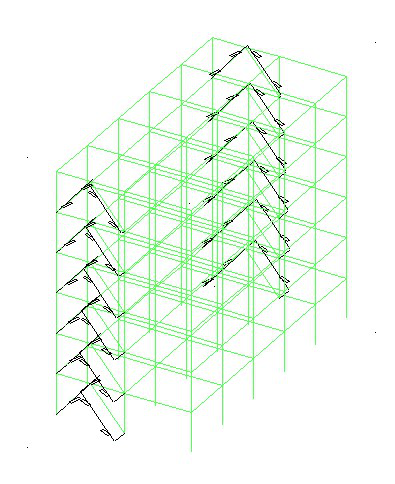

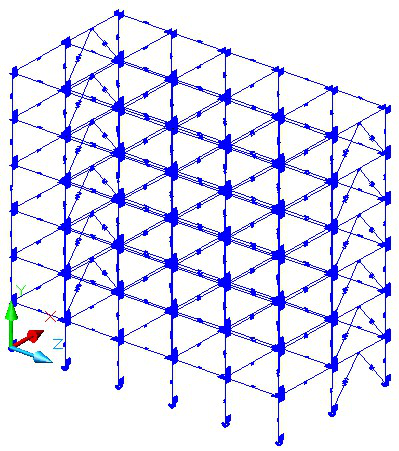

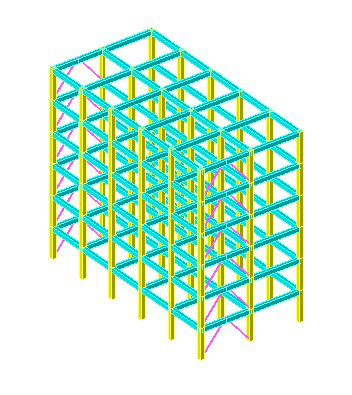

屈曲约束支撑模型框架图


屈曲约束支撑模型实體图

支撑轴力标准值图

支撑最大轴力满足承载力要求。
层间位移角变形图

与正常框架最大位移角1/551一样

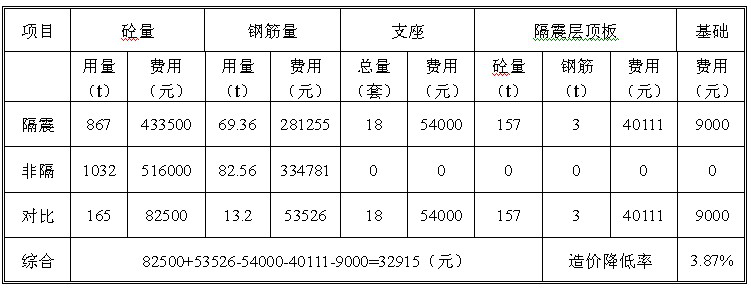

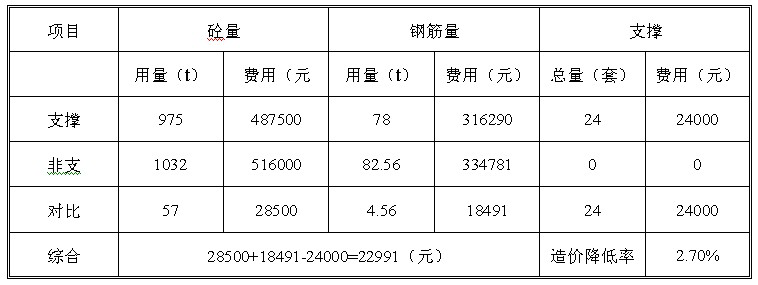

隔震与非隔震结构经济指标比较

支撑与非支撑结构经济指标比较
